-
188-9835 7350 -
廣東省深圳市龍崗區(qū)寶龍二路3號京能科技環(huán)保工業(yè)園6棟
版權(quán)：深圳市新華鵬激光設(shè)備有限公司| 粵ICP備15057663號
友情鏈接：

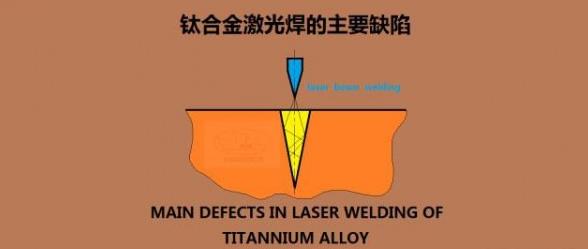

新用戶應(yīng)用鈦合金激光焊接機常會出現(xiàn)的一些焊接工藝問題
無論是鋁合金還是鈦合金激光焊接，都是工業(yè)生產(chǎn)應(yīng)用中較為廣泛的材料，激光由于能量集中，熱影響區(qū)域小，具有良好的焊接工藝 ，所以在很多復(fù)雜焊接工藝中得到廣泛使用，特別是智能家居，智能鎖具面板鈦合金材料，航空飛行器制造等，如：美國的F22,中國 的殲20等隱身戰(zhàn)機，其鈦合金無處不在，但也因為鈦合金本身的特點，激光焊接中如果工藝技術(shù)，焊接控制不好也會出現(xiàn)一些缺陷， 下邊小編帶你了解一下鈦合金激光焊接機在作業(yè)中容易出現(xiàn)的一些缺陷，方便用戶可以采取一些方法來避免這些問題。
一、氣孔問題：
氣孔可見說是激光焊接中容易出現(xiàn)的問題，但在鈦合金激光焊接中更容易出現(xiàn)，對工件焊接工藝質(zhì)量危害性較大的缺陷之一，氣孔由 于是在工件材料內(nèi)部殘破的，所以易出現(xiàn)應(yīng)力下蹋的情況，從而影響焊接縫的工藝水平及焊接牢固拉力系數(shù)，那么是什么原因?qū)е職?孔在內(nèi)部出現(xiàn)呢？原來是在焊接過程作中，熔池上部特體金屬對流最為劇烈，保護(hù)氣體可能被卷入熔池，由于熔池內(nèi)部的溫度梯度極 大，焊接熔池快速凝固后，被卷入熔池的保護(hù)氣體來不及逸出，從而在熔池底部形成氣孔。
此外，焊接熔池的快速凝固也可能使熔池中的光致等離子體沒有充足的時間逸出熔池，它與熔池內(nèi)液態(tài)金屬同時凝固，最終在焊縫內(nèi) 部形成真空的氣孔。
二、焊接裂紋
鈦合金激光焊接時極易吸收周圍空氣中的氮氣、氧氣、氫氣，并與之發(fā)生反應(yīng)形成間隙固溶體，這就阻礙了晶界間位錯的移動，明顯 提高了焊縫的硬度，但其塑性會變差，導(dǎo)致整個焊接接頭脆化。
氫氣是引起焊縫及周圍高溫區(qū)域冷卻后產(chǎn)生焊接裂紋的主要原因。
氫氣在鈦合金中的作用是擴(kuò)大β相相區(qū)，使β相的轉(zhuǎn)變溫度降低，并強化β相。但氫氣對焊縫綜合性能的影響具體表現(xiàn)為熱影響區(qū)產(chǎn)生 延遲裂紋。實際上熱影響區(qū)的含氫量遠(yuǎn)高于熔合區(qū)，這是因為氫氣隨著熔池內(nèi)熔融金屬的對流運動而被帶入激冷層附近，這樣冷卻后 熱影響區(qū)就會析出大量的TiH2,導(dǎo)致熱影響區(qū)的脆性增加。
另外，鈦合金熱導(dǎo)率較低，焊接熔池又不斷地把熱量以熱傳導(dǎo)的方式傳給熱影響區(qū)，使得熱影響區(qū)始終保持較高溫度，這樣析出的氫 化物體積迅速膨脹，從而引起較大的局部應(yīng)力，當(dāng)局部應(yīng)力超過材料的屈服極限時就會產(chǎn)生裂紋。
綜合上面的描述，我們可以知道鈦合金激光焊接容易出現(xiàn)氣孔與裂紋這兩大缺陷，這樣的焊接技術(shù)需要有經(jīng)驗的焊接師傅才能夠在實 際操作中避免，到底需要如何使用才能避免這樣的缺點出現(xiàn)，你可以咨詢我們新華鵬激激光焊接技術(shù)工程師，如果你在產(chǎn)品設(shè)備采購 對激光焊接設(shè)備不盡了解，對焊接材料特點掌握不夠深入，隨時可以來到我們新華鵬激光設(shè)備公司焊接工程部交流合作。
【本文由“新華鵬激光設(shè)備”編寫，部份內(nèi)容來自網(wǎng)絡(luò)，僅供參考學(xué)習(xí)，不得轉(zhuǎn)載/復(fù)制以免造成不必要的法律責(zé)任問題】
一、氣孔問題：
氣孔可見說是激光焊接中容易出現(xiàn)的問題，但在鈦合金激光焊接中更容易出現(xiàn)，對工件焊接工藝質(zhì)量危害性較大的缺陷之一，氣孔由 于是在工件材料內(nèi)部殘破的，所以易出現(xiàn)應(yīng)力下蹋的情況，從而影響焊接縫的工藝水平及焊接牢固拉力系數(shù)，那么是什么原因?qū)е職?孔在內(nèi)部出現(xiàn)呢？原來是在焊接過程作中，熔池上部特體金屬對流最為劇烈，保護(hù)氣體可能被卷入熔池，由于熔池內(nèi)部的溫度梯度極 大，焊接熔池快速凝固后，被卷入熔池的保護(hù)氣體來不及逸出，從而在熔池底部形成氣孔。
此外，焊接熔池的快速凝固也可能使熔池中的光致等離子體沒有充足的時間逸出熔池，它與熔池內(nèi)液態(tài)金屬同時凝固，最終在焊縫內(nèi) 部形成真空的氣孔。
二、焊接裂紋
鈦合金激光焊接時極易吸收周圍空氣中的氮氣、氧氣、氫氣，并與之發(fā)生反應(yīng)形成間隙固溶體，這就阻礙了晶界間位錯的移動，明顯 提高了焊縫的硬度，但其塑性會變差，導(dǎo)致整個焊接接頭脆化。
氫氣是引起焊縫及周圍高溫區(qū)域冷卻后產(chǎn)生焊接裂紋的主要原因。
氫氣在鈦合金中的作用是擴(kuò)大β相相區(qū)，使β相的轉(zhuǎn)變溫度降低，并強化β相。但氫氣對焊縫綜合性能的影響具體表現(xiàn)為熱影響區(qū)產(chǎn)生 延遲裂紋。實際上熱影響區(qū)的含氫量遠(yuǎn)高于熔合區(qū)，這是因為氫氣隨著熔池內(nèi)熔融金屬的對流運動而被帶入激冷層附近，這樣冷卻后 熱影響區(qū)就會析出大量的TiH2,導(dǎo)致熱影響區(qū)的脆性增加。
另外，鈦合金熱導(dǎo)率較低，焊接熔池又不斷地把熱量以熱傳導(dǎo)的方式傳給熱影響區(qū)，使得熱影響區(qū)始終保持較高溫度，這樣析出的氫 化物體積迅速膨脹，從而引起較大的局部應(yīng)力，當(dāng)局部應(yīng)力超過材料的屈服極限時就會產(chǎn)生裂紋。
綜合上面的描述，我們可以知道鈦合金激光焊接容易出現(xiàn)氣孔與裂紋這兩大缺陷，這樣的焊接技術(shù)需要有經(jīng)驗的焊接師傅才能夠在實 際操作中避免，到底需要如何使用才能避免這樣的缺點出現(xiàn)，你可以咨詢我們新華鵬激激光焊接技術(shù)工程師，如果你在產(chǎn)品設(shè)備采購 對激光焊接設(shè)備不盡了解，對焊接材料特點掌握不夠深入，隨時可以來到我們新華鵬激光設(shè)備公司焊接工程部交流合作。
【本文由“新華鵬激光設(shè)備”編寫，部份內(nèi)容來自網(wǎng)絡(luò)，僅供參考學(xué)習(xí)，不得轉(zhuǎn)載/復(fù)制以免造成不必要的法律責(zé)任問題】
